工場の照明をLEDに替えたら・・・?


@高い天井には、2000 lm以上の高輝度型
 蛍光灯が適しています。

A水銀灯代わりには、100W以上で6000 lm
 以上の照明器具が適しています。

工場照明といっても、作業内容などによって工場のスタイルが大きく違います。
一般的にイメージしやすい工場のスタイルは、大きな機械や工作機などが、たくさん並んだ高い天井の工場です。
また違うタイプでは、精密作業や手作業が多い天井付きの工場もあります。

前者の場合は、天井照明として水銀灯やHIDランプを使っているケースが多く、推奨される照度レベルは75-150Lux程度とされます。既設照明は比較的寿命が短いのと、古くなると点灯までの時間が長くなり、作業性の悪さが目立ってきます。
また、一般の水銀灯やHIDランプは電球や安定器の発熱量も大きく、空調環境を阻害する原因にもなりがちです

設置場所が高所になり、様々な機械が設置してある関係で、電球の交換作業も、高所作業となり、費用も高く作業も専門業者に外注したりと運営費用も高額になってしまうので、LED化の効果が高い設備と言えます。

後者の場合、ほとんどの工場では蛍光灯が利用されていますが、一般オフィスとの違いは、比較的天井が高いケースが多いということです。
日本製の蛍光灯は、世界でも品質性能の高い照明器具ですので、精密作業を行うための明るさを確保するために、点灯本数を増やすことで対応できる便利な照明です。
しかし、蛍光灯の場合は、その構造上、環境負荷物質を含んでいるため、使用後の廃棄が大変です。また、虫を呼び寄せやすい紫外線波長をだし、発熱量も本数が増えることで増していくので、冷房効果を妨げる原因にはなりやすい傾向があります。

いずれの場合も、LEDに替えることで、球切れの心配がなくなるだけでなく、紫外線や高い熱の放射がなくなり、省エネ効果と快適な空間作りができ、清潔で明るい。安定した照明環境を作れる大きなメリットを享受できます。
また、LED照明器具は電源投入の瞬間に100%の明るさに達しますので、作業時間のロスもなく、作業の安全性を高める明かりを提供します。


LED蛍光灯 210度/18-20W
LED蛍光灯 210-270度/23W
CL01 ストリップタイプ/38W
CL01デフューズタイプ/48W
H2.5m程度まで H3m以上では、40型23W/2180 lmタイプをご使用ください。 3m以上の高い天井用には、66Wの高輝度タイプをご利用ください。
HF蛍光灯32/16
FL40/110型蛍光灯
40-60Wクラス蛍光灯照明
40-60Wクラス蛍光灯照明
E26 GASL-123P38 60/140度
E39 HZ-QPD100W   軒下可
E39 SMCNPY-P90 50度 軒下可
GL-BL110 30/60度
H3mまでの、軒下照明としての使用に適している 水銀灯と同サイズ H4m以上の軒下照明やキャノピーライトに適している PhilipsLumileds採用で高輝度ランプを実現。
IP65 HID150・ハロゲン150W
HID350・水銀灯400W
HID350・水銀灯400W
300-350W相当
AOK-30W IP66
AOK-701-60W 屋外可
AOK-701-90W 屋外可
AOK-701-120W 屋外可

H=3-5m

H=4-6m
H=6-8m

H=7-10m

  3-4m間隔での設置に最適な120度照射・キャノピー用に最適 3-4m間隔での設置に最適な120度照射・キャノピー用に最適 3-4m間隔での設置に最適な120度照射・キャノピー用に最適
100-150W相当
200-250W相当
300-350W相当
水銀灯400-450W
FL60 60W 60/30度
FL120 110W 60/30度
AOK-60W 屋外可
AOK-90W 屋外可
HID250・水銀等300W

HID350・水銀等400W


200-250W相当
300-350W相当
AOK-120W 屋外可
AOK-190W 屋外可
AOK-180W 屋外可
AOK-210W 屋外可
H=6-8m
H=7-9m
H=8-9m
H=9-11m
水銀灯400-450W
水銀灯400-450W
700W以上
700W以上
工作機械や大物機械の組み立てなどを行う「高天井」タイプの工場

工場建屋内・工場ライン照明

工場の照明をLEDにかえるとレンズで配光されたLEDの強い光は、作業員の手元の照度をあげ、光がくっきりとした特性から、伝票やマニュアルの文字の認識性を高めます。手元が明瞭になると作業上のミスも無くなります。生産性をあげ、事故率を削減する効果もあるLED照明は工場照明には最適なソリューションだと言えるわけです。

AOK-701-90W 105W  照射角度 120度  6000-6500K 8500 - 9500 lm H = 4m 天井照明用の照度MAP
設置台数:12台  (ライト間隔 約3.75mx3.00m)  レイアウトスペース:15mx15m H= 4.00 m
床面照度平均:409 Lux   (最大:527 Lux、最小:223 Lux)

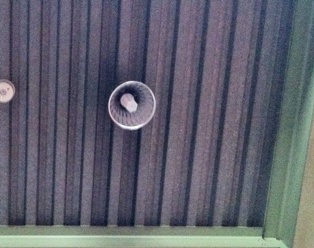

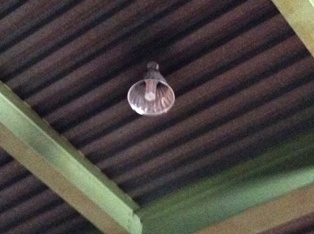

水銀灯250W → CNPY-P95 95Wに変更しました。

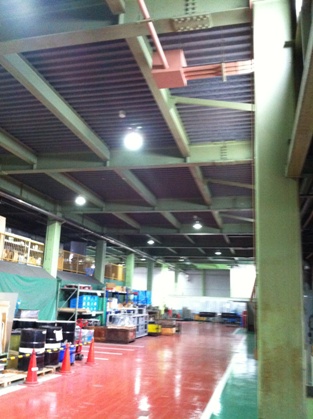

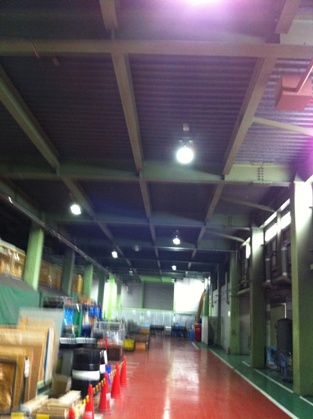

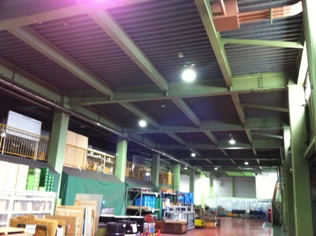

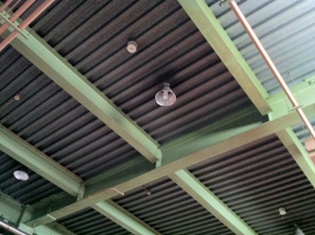

水銀灯400W/250W 20基 → コーンライト80Wに変更した 日本パーカライジング 平塚第3工場 様
既設の照明器具を流用、集合盤内の安定器を撤去して、回路を直結しました。3450W → 1600W程度に省エネ化しました。
点灯速度が速く、作業準備かかる時間が節約でき、明るさも向上したと現場の意見も好評でした。

工場敷地内・工業団地内照明

工場や倉庫、貨物センターや保税倉庫などでも屋外用の照明は多様され、またその設置位置の高さや照射範囲の広さなど一般の施設では比較にならないほど広大であるが、やはり設置場所の条件から交換時の費用や作業時間、一般作業への影響など様々な要因を考慮すると長寿命であり、省電力型のLED照明は最適と考えられる。

倉庫の照明をLEDに替えたら・・・?

倉庫の照明は、天井が高いゆえに消費電力の高い水銀灯やHIDランプが多用されます。工場照明同様に電源投入と同時に明るくなるLED照明は、倉庫の作業性も高める最適な照明です。 紫外線の照射も少なく、発熱量も小さいLED照明は貨物への影響もなく作業環境も快適な照明であり、消費電力も大きく削減できる。
交換頻度が下がり、メンテナンス費用の削減にも大きく寄与します。

LED蛍光灯 210度/18-20W
LED蛍光灯 210-270度/23W
CL01 ストリップタイプ/38W
CL01デフューズタイプ/48W
H2.5m程度まで H3m以上では、40型23W/2180 lmタイプをご使用ください。 3m以上の高い天井用には、66Wの高輝度タイプをご利用ください。
HF蛍光灯32/16
FL40/110型蛍光灯
40-60Wクラス蛍光灯照明
40-60Wクラス蛍光灯照明
E39 HZ-QPD100W   軒下可
E26 GASL-123P38 60/140度
E39 SMCNPY-P90 50度 軒下可
GL-BL110 30/60度
H=3-4m  36W 軒下可
H=4-8m  95W

H=3-5m

水銀灯と同サイズ H3mまでの、軒下照明としての使用に適している H4m以上の軒下照明やキャノピーライトに適している PhilipsLumileds採用で高輝度ランプを実現。
HID350・水銀灯400W
IP65 HID150・ハロゲン150W
HID350・水銀灯400W
300-350W相当
E39 FLC-1505 150W 16500 lm
AOK-701-60W 屋外可
AOK-701-90W 屋外可
AOK-701-120W 屋外可
HID400〜水銀灯 450W
3-4m間隔での設置に最適な120度照射・キャノピー用に最適 3-4m間隔での設置に最適な120度照射・キャノピー用に最適 3-4m間隔での設置に最適な120度照射・キャノピー用に最適

200-250W相当
300-350W相当
水銀灯400-450W
AOK-30W IP66
AOK-60W 屋外可
AOK-90W 屋外可
AOK-120W 屋外可
H=10-14m
H=5-7m
H=6-8m

100-150W相当
200-250W相当
300-350W相当
水銀灯400-450W
AOK-190W 屋外可
AOK-180W 屋外可
AOK-210W 屋外可
BL220 210W
H=7-9m
H=8-9m
H=9-11m
H=9-11m
  ネオハラ
水銀灯400-450W
700W以上
700W以上
700W以上
 IP64 電源外付け型 コーンライトシリーズ  照明ケース内で利用できる照明
GK-S08-125W-02 360度
GK-S08-100W-02 360度
GK-S08-80W-02 360度
GK-S08-60W-02 360度
水銀灯300-500W
水銀灯 250-400W
水銀灯 200-400W
水銀灯 100-200W
 IP64 電源内蔵型 コーンライトシリーズ  照明ケース内で利用できる照明
GK-S09-5460W 360度
GK-S09-45W 360度
GK-S09-36W 360度
GK-S09-27W 360度
水銀灯 150-250W
水銀灯 100-200W
水銀灯 70-180W
水銀灯 50-150W
安定器→LED電源

こんな器具でも交換可能

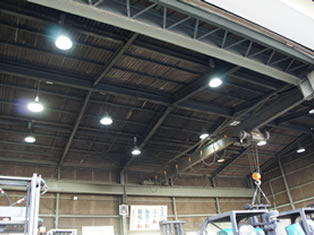

倉庫天井のAOK-701
 屋内用LEDコーンライト 水銀灯交換用
250W 24500 lm
HID500・水銀灯700W
200W 20000lm
HID400・水銀灯600W
150W 15000 lm
水銀灯350W・水銀灯400W
120W 14500 lm
100W 12000lm
80W 9000 lm
60W
HID350・水銀灯500W
HID350・水銀灯450W
(水銀灯250-300W相当) E39型
(水銀灯150-250W相当) E39型
40Wコーンライト
30Wコーンライト
20Wコーンライト
15Wコーンライト
360度照射
360度照射
360度照射
360度照射
(180-250W相当) E39型
(150-180W相当) E39型
(水銀灯150-180W相当) E26型
(水銀灯100-150W相当) E26型
ファン無しコーンライト
50Wコーンライト
40Wコーンライト
30Wコーンライト
360度照射
360度照射
360度照射
360度照射
(水銀灯250-300W相当) E39型
(水銀灯250-300W相当) E39型
ケース内使用可能
25Wコーンライト
20Wコーンライト
15Wコーンライト
12Wコーンライト
360度照射
360度照射
360度照射
360度照射
ケース内使用可能
ケース内使用可能
ケース内使用可能
ケース内使用可能
10Wコーンライト
9Wコーンライト
7Wコーンライト
6Wコーンライト
360度照射
360度照射
360度照射
360度照射
ケース内使用可能
ケース内使用可能
ケース内使用可能
ケース内使用可能


AOK-120WE 135W  照射角度 60度  6500K H=8m 天井照明用の照度MAP  設置台数:12台  (ライト間隔 約3.75m)
レイアウトスペース:15mx15m H=8m  床面照度平均:372 Lux  (最大:459Lux、最小:231Lux)


照明設備の入替や照明レイアウト・交換機器選択のご相談は
