 食品販売店(スーパーマーケット・食肉・野菜・菓子・パンなど)    ● ショウケース  ● 店舗全体        ● 導入のご相談
食品展示用のショウケースの照明をLEDに替えたら・・・?  高演色性LED照明シリーズ

生鮮食品やスイーツ類のショウケースの多くは、白色系で、発熱を抑えたスリム蛍光灯を内部に装備しています。蛍光灯は、内部に充てんしたガスを放電発行させて均一な光を発しますが、紫外線の照射や発熱を完全に抑えることは難しく、また安定器を使用して放電状態を安定させるため、安定器が劣化してくると消費電力の上昇とともに安定器が発熱、蛍光管の寿命が短くなり、発熱や光が不安定になってきます。

菓子類のショウケースでは、商品に熱が加わると表面が乾燥して「商品価値」がなくなるという不具合がおこります。
食肉類などは、熱による表面の温度上昇で商品の色の変化などの問題がおこります。
野菜や魚介類など生鮮食品も、紫外線や熱の影響により、商品が劣化します。

ケースや展示棚の温度管理も直接売り上げにつながることから、電力消費の負担への一要因となっています。

展示棚やショウケース内の照明をLEDに替えると光による発熱がなく、紫外線の発生も少ないため、商品の劣化を抑えるのはもとより、虫を寄せ難い性質もあり清潔な売場をつくれます。

食品用に「高演色性(CRI)80以上」のLED蛍光灯を利用するケースもあります。

CRI:92Ra 2700K CRI:92Ra 5800K

  既設調光スイッチ回路にそのまま使える、調光回路対応のLEDシリーズ
PhilipsMASTERLED/10W
BT-CSL 6W

92Ra BT-ECO 6W

60-85Wダイクロハロゲン(調光)
40-60Wハロゲン交換(調光)

GL-DL06 120度 12W
GL-DL08 120度/18W


FCL20W・FDL27W・クリプトン60W
FCL30W・FHT32/42・クリプトン100W

BT-TOR  5W
BT-LDR  5W
BT- 4W ミニレフ
BT- 12W レフ型
ミニクリプトン20-40W(調光)
ミニクリプトン20-40W(調光)
クリプトン 20-40W(調光)
クリプトン 20-40W(調光)

BT-CANDLE 5W




シャンデリア等20-40W(調光)

 非調光タイプ スポットライト・コンパクト電球 ・・・・ 2600K〜2700K(色合いの良い、濃いめの温白色)

BT-DBL 6W
PHILIPS MASTERLED 10W




ハロゲン60W
ミニハロゲン65/85W(EZ10)


GASL-32F 25・30・60度/6W
GASL-31E 25・30・60度/3W
GASL-13C 25・30・60度/3W


ミニハロゲン40W
ミニハロゲン25/40W
カラーランプミニハロゲン25/40W
BT-TOR  5W
BT-LDR  5W
BT- 4W ミニレフ
BT- 12W レフ型
ミニクリプトン20-40W
ミニクリプトン20-40W
クリプトン 20-40W
クリプトン 20-40W
BT-CANDLE 5W


シャンデリア等20-40W(調光)

GL-DL04 120度 9W
GL-DL06 120度 12W
GL-DL08 120度 18W
GL-DL10 120度 25W
FDL17W・クリプトン40W
FCL20W・FHT24/クリプトン60W
FCL30W・FHT32/42クリプトン100W
FCL50-60W・FHT54
GASL-13C 25・30・60度/ 3W
GASL-13C 25・30・60度/ 3W
GASL-13C 25・30・60度/ 3W
GASL-13C 25・30・60度/ 3W
カラーランプ・間接照明20-40W
カラーランプ・間接照明20-40W
カラーランプ・間接照明20-40W
カラーランプ・間接照明20-40W
床面・地面への埋め込み(埋設)型LED照明
壁面埋め込み型LED照明
ステップ用照明、ガイド灯

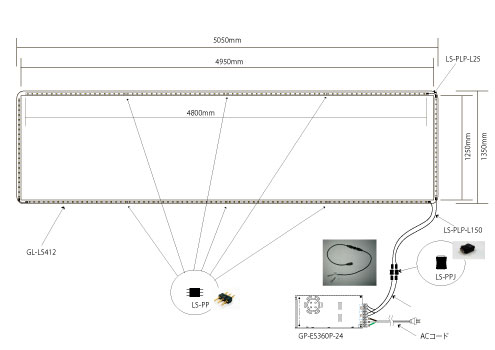

ショウケースを上から見た設置例(周囲を囲む形のショウケース構成) 和菓子用の設置例
外からも目立つスポットライトの例


大型スーパー・食品販売路面店の店内照明をLED照明に替えたら・・・・

スーパーマーケットやショッピングセンターなどの大型店舗の場合、搬入や来店客のために駐車場やタラップを用意するケースが多い、屋内駐車場の場合は、日中も照明点灯されていることから電力消費の大きな要因にもなる。

また、できるだけ来店客の滞在時間を延ばしたり、商品の新鮮さをアピールするため、通常の天井照明より明るさを要求され、ショウケースや展示用の棚も多くの照明を使う。
店舗のショウウインドウや入口付近もできるだけ明るくして来店客へのイメージ訴求が求められます。
こうした点でも、LEDを使った照明機器は、様々な問題点を解決してくれる最適な照明機器の選択肢の一つだと言えます。


スーパーマーケットやショッピングセンターは天井が高く、販売商品のメリハリがよくでる高輝度な照明を必要としています

。コンビニエンスストアもしかりで、照射角度が広く、高輝度で影の出にくいLED蛍光灯が適している。

● 店舗向けLED蛍光灯推奨モデル     カタログ参照

売り場
LT01-T840-AHG/T

高演色性:>80ra

2180 lm
23W
消費電力23Wで高出力モデル2180 lm以上で明るさ重視
高輝度タイプで、スーパー・コンビニなど商業施設、高天井タイプのオフィス、住宅や工場用の照明に適しています。
消費電力:23W
全光束 :2180 lm(デフューズ)、2225 lm(透明)
480 Lux/1mの高照度設計。 高天井店舗や精密作業工場、 設計事務所など通常より明るさを必要とする施設、環境に適した高出力設計照明。
売り場
LT01-T840-AMG/T
2000 lm
22W
消費電力22Wで高出力モデル2000 lm以上で明るさ重視
高輝度タイプで、スーパー・コンビニなど商業施設、高天井タイプのオフィス、住宅や工場用の照明に適しています。
消費電力:22W
全光束 :2000 lm(デフューズ)、2075 lm(透明)
435 Lux/1mの高照度設計。
天井の高い店舗(家具、日用品等) や伝票確認の多い倉庫や工場の 天井、またアミューズメント施設など空間の広い施設でのベース
照明として最適です。
事務所
LT01-T840-ASG/T

高演色性:>80ra

1720 lm
20W
消費電力20Wの標準型モデルFL40/HF32蛍光灯入替用
最も汎用的なタイプで、商業施設、オフィス、住宅や工場用
の照明に適しています。
消費電力:20W
全光束 :1720 lm(デフューズ)、1805 lm(透明)
385 Lux/1mの標準的な照度設計。一般的な事務所天井はもとより最も汎用的な照明器具として使用可能な、照度と省エネを併せ持ったモデル。従来並みの明るさと節電
効果をもとめる条件に適しています。
駐車場
LT01-T840-ALG/T
1610 lm
18W
消費電力18Wの標準型モデルFL40蛍光灯の入替用
最も汎用的なタイプで、商業施設、駐車場、間接照明
通路用の照明に適しています。
消費電力:18W
全光束 :1610 lm( デフューズ)、1650 lm(透明)
346 Lux/1mとやや低照度な設計であるが、18Wという消費電力は長時間の使用、補助照明等がある駐車場やビルの通路、マンションの共用部など・・間接照明など省エネ効果を重視する場所に適しています。
LED蛍光灯 210-270度/18-23W
LED蛍光灯 210度/42W
コンパクト蛍光灯タイプ 150度/18W
GASL-123P38 140度/36W
FL40/HF40型蛍光灯
FL110型蛍光灯
FHP45/32 コンパクト蛍光灯
HID150・ハロゲン150W
GL-BR40 60・120度/18W
D-PAR38-012
GASL-32A 25・30・60度/6W
GASL-32F 25・30・60度/6W
FDL18・ハロゲン60W(調光)
FDL27・ハイビーム100W
ハロゲン60W
ハロゲン40W
防水電球 E26   40/60140度 3000K/6500K
防水電球 E26   40/60140度 3000K/6500K

屋外使用可能なE26口金タイプのカラーランプ

 食品売り場のペンダント照明(水銀灯やコンパクト蛍光灯)のLED化

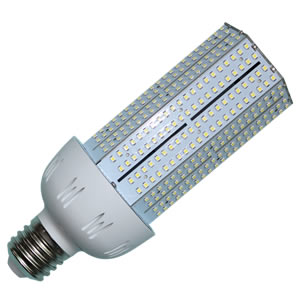

 IP64 電源外付け型 コーンライトシリーズ  照明ケース内で利用できる照明  2700K 3000K 6500K
GK-S08-125W-02 360度
GK-S08-100W-02 360度
GK-S08-80W-02 360度
GK-S08-60W-02 360度
水銀灯300-500W
水銀灯 250-400W
水銀灯 200-400W
水銀灯 100-200W
 IP64 電源内蔵型 コーンライトシリーズ  照明ケース内で利用できる照明
GK-S09-5460W 360度
GK-S09-45W 360度
GK-S09-36W 360度
GK-S09-27W 360度
水銀灯 150-250W
水銀灯 100-200W
水銀灯 70-180W
水銀灯 50-150W
E39 HZ-QPD100W   軒下可
E39 XTHBB90W
GASL-123P38 45度/36W
GL-BR40 60・120度/18W
HID350・水銀灯400W
HID350・水銀灯400W
HID150・ハロゲン150W
FDL18・ハロゲン60W
120W 14500 lm
100W 12000lm
80W 9000 lm
60W
HID350・水銀灯500W
HID350・水銀灯450W
(水銀灯250-300W相当) E39型
(水銀灯150-250W相当) E39型
40Wコーンライト
30Wコーンライト
20Wコーンライト
15Wコーンライト
360度照射
360度照射
360度照射
360度照射
(180-250W相当) E39型
(150-180W相当) E39型
(水銀灯150-180W相当) E26型
(水銀灯100-150W相当) E26型
ケース内使用可能
ケース内使用可能
ケース内使用可能
ケース内使用可能
 駐車場や屋外の売り場、軒下照明、添付看板のライトアップに最適
防水電球 E26   40/60140度 3000K/6500K
防水電球 E26   40/60140度 3000K/6500K

屋外使用可能なE26口金タイプのカラーランプ

FL12 13W 60/30度
FL30 28W 60/30度
FL60 60W 60/30度
FL120 110W 60/30度
ハロゲン100W・ハイビーム60W
HID150・水銀等200W
HID250・水銀等300W

HID350・水銀等400W

AOK-30W IP66
AOK-60W IP66
AOK-90W IP66
AOK-120W IP66
100-150W相当
200-250W相当
300-350W相当
水銀灯400-450W
AOK-190W IP66
AOK-180W IP66
AOK-210W IP66

H=7-9m
H=8-9m
H=9-11m
GAFL-50WA/B 50W
水銀灯400-450W
700W以上
700W以上



駐車場や屋上の看板灯、セール案内の垂れ幕などの照明は、非常に高輝度で消費電力も大きな水銀等やHID,ハロゲンランプなどを多用しているが、これらの製品寿命は3000時間から高級品で12000時間程度である。
故障や寿命で交換する費用としても特殊作業・高所作業となり費用的な負担も非常に大きい。

屋上看板灯などは、極端な場合、1/8〜1/10に置き換わります。
広告効果を失わず、省エネで「社会貢献」をすることは、もはや企業としての
義務といえます。


照明設備の入替や照明レイアウト・交換機器選択のご相談は
